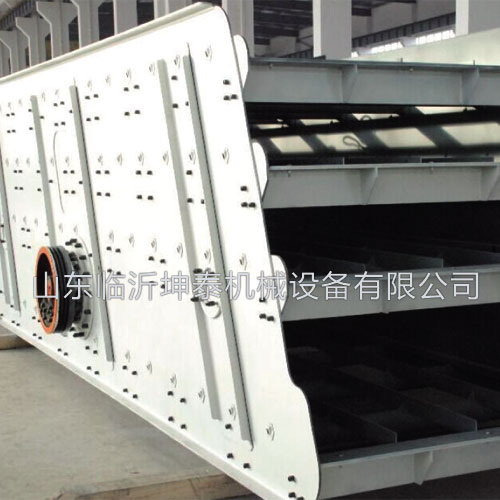

YK系列圓振動篩(圓振篩)產品概述:
YK系列圓振動篩主要由篩箱、篩網、振動器及減振彈簧等組成。振動器安裝在篩箱側板上,并由電動機通過聯軸器帶動旋轉,產生離心慣性力,迫使篩箱振動。對于本系列振動篩篩網是主要易損件。根據物料品種和用戶要求,可采用高錳鋼紡織篩網、沖孔篩板和橡膠篩板,篩板有單層和雙層兩種,各類篩板均能滿足篩分效率高、壽命長、不堵7L的要求。該系列振動篩為座式安裝,篩面傾角的調整可通過改變彈簧支座位置高度來實現。電動機安裝在篩框的左側,也可安裝在篩框的右側,如無特殊要求,制造廠按物料運動方向的右側安裝供貨。
YK系列圓振動篩(圓振篩)主要用途
YK系列圓振動篩是我廠根據用戶需要,吸取國內處先進技術研制開發的產品,該系列圓振篩的篩箱運動軌跡為圓,適用于煤、石灰石、碎石、砂礫、金屬或非金屬礦石及其他物料的篩分。
規格型號 |
篩板層數 |
篩網面積(㎡) |
處理能力(m3/h) |
電機功率(KW) |
外形尺寸mm(長×寬×高) |
曬面傾角 |
篩孔尺寸(mm0 |
重量(T) |
3YZ1860 |
3 |
32.4 |
50-350 |
22 |
6000×2600×1200 |
20°-25° |
5-80 |
7 |
3YZ2060 |
3 |
36 |
70-450 |
22 |
6300×2800×1780 |
20°-25° |
5-80 |
7.5 |
3YZ2160 |
3 |
37.8 |
100-550 |
30 |
6300×2900×1780 |
20°-25° |
5-100 |
8 |
3YZ2460 |
3 |
43.2 |
150-700 |
37 |
6300×3200×1800 |
20°-25° |
5-150 |
9 |
4YZ2060 |
4 |
48 |
70-450 |
30 |
6300×2800×2100 |
20°-25° |
5-80 |
9 |
4YZ2160 |
4 |
50.4 |
100-550 |
30 |
6300×2900×2100 |
20°-25° |
5-100 |
9.5 |
4YZ2260 |
4 |
52.8 |
110-620 |
37 |
6300×3000×2100 |
20°-25° |
5-100 |
9.5 |
4YZ2460 |
4 |
57.2 |
150-700 |
37 |
6300×3200×2240 |
20°-25° |
5-150 |
10 |
4YZ2470 |
4 |
67.2 |
150-750 |
45 |
7300×3200×2240 |
20°-25° |
5-150 |
11 |
5YZ2470 |
5 |
84 |
150-750 |
45 |
7300×3200×2500 |
20°-25° |
5-150 |
13 |
